T/CI 1264-2025 废旧锂离子电池石墨负极资料的回收与再生技术规范

领域
本文件划定了废旧锂离子电池中石墨负极资料回收及再生的技术指标、负极资料回收与再生工艺流程、机能及杂质含量、环境保唬；；；；；；び氚踩，，，，，，，并描述了相应的检测步骤。。。。。。。
本文件合用于动力电池、储能电池、消费电子电池等锂离子电池中石墨负极资料的回收与再生。。。。。。。

术语和界说
GB/T 30902 界定的以及下列术语和界说合用于本文件。。。。。。。
深共晶溶剂(DES)浸出  deep eutectic solvent (DES) leaching
一种利用由氢键供体和受体组成的低共熔混合物作为绿色溶剂，，，，，，，，来选择性地溶化和提取指标物质的技术。。。。。。。

技术指标
技术指标应蕴含以下内容。。。。。。。
a) 再生石墨纯度不应幼于99.5%，，，，，，，，嵌锂比容量复原至不应幼于330mAh·g-1，，，，，，，，初次库伦效能不应幼于91%。。。。。。。
b) 以初始极片质量为基准，，，，，，，，回收率不应幼于90%。。。。。。。
c) 传染物排放指标: 含锂、铁废料在回收利用过程中产生的废水，，，，，，，，经网络、处置后，，，，，，，，传染物排放浓杜爪切合 GB 18599 的划定。。。。。。。

负极资料回收与再生工艺流程
石墨负极资料回收与再生工艺流程
石墨负极资料回收与再生工艺流程

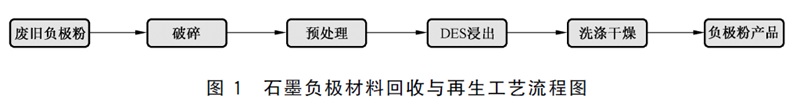

石墨负极资料回收与再生工艺流程见图1。。。。。。。


破碎
将废旧负极粉资料分批次放进球磨机中设置参数100r/min，，，，，，，，研磨2h。。。。。。。
预处置
将破碎后的废旧负极粉末置于预加热炉中，，，，，，，，温度为500℃~600℃空空气围锻烧6h~8h，，，，，，，，去除粉末中残留的电解液、黏结剂及附着的有机化合物。。。。。。。
DES浸出过程
DES由供氢试剂与受氢试剂组合形成，，，，，，，，选择乙二醇和氯化胆碱组合事俘注明。。。。。。。
a) 取经预处置后的废旧石墨负极粉末，，，，，，，，参与摩尔比1∶1的乙二醇与氯化胆碱于反映釜中，，，，，，，，装置回流冷凝设备维持反映过程中溶液的体积。。。。。。。
b) 通过恒温节造反映温度维持在80℃，，，，，，，，维持搅拌转速为800r/min以上，，，，，，，，反映功夫为10h。。。。。。。
洗涤干燥
反映实现后，，，，，，，，将固体经去离子水、乙醇顺次别离洗涤3次，，，，，，，，并置于鼓风干燥环境中干燥，，，，，，，，最终得到再生的石墨负极粉末资料。。。。。。。
原辅料
乙二醇: 纯度>99.9%。。。。。。。
氯化胆碱: 纯度>99.9%。。。。。。。
去离子水: 纯度>99.9%。。。。。。。
二级乙醇，，，，，，，，二级。。。。。。。
重要设备
反映釜: 设备要求应切合 GB/T 32708 的划定。。。。。。。
离心理: 设备要求应切合 GB/T 30099 的划定。。。。。。。
鼓风烘箱: 设备要求应切合 GB/T 30435 的划定。。。。。。。
马弗炉: 设备要求应切合 GB/T 28849 的划定。。。。。。。
球磨机: 设备要求应切合 GB/T 25708 的划定。。。。。。。

检测步骤

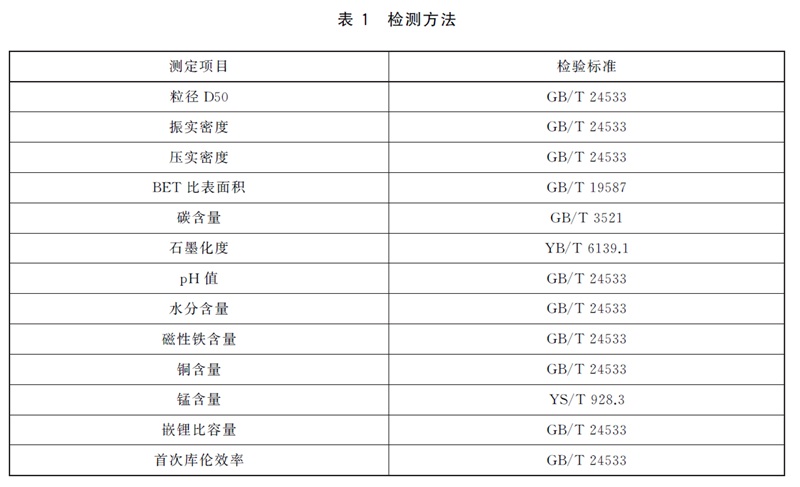

建复石墨负极的理化性质、电化学机能及杂质检测步骤应切合表1的划定。。。。。。。


检验尺度
水分含量          GB/T 24533
GB/T 24533-2019 锂离子电池石墨类负极资料

机能及杂质含量

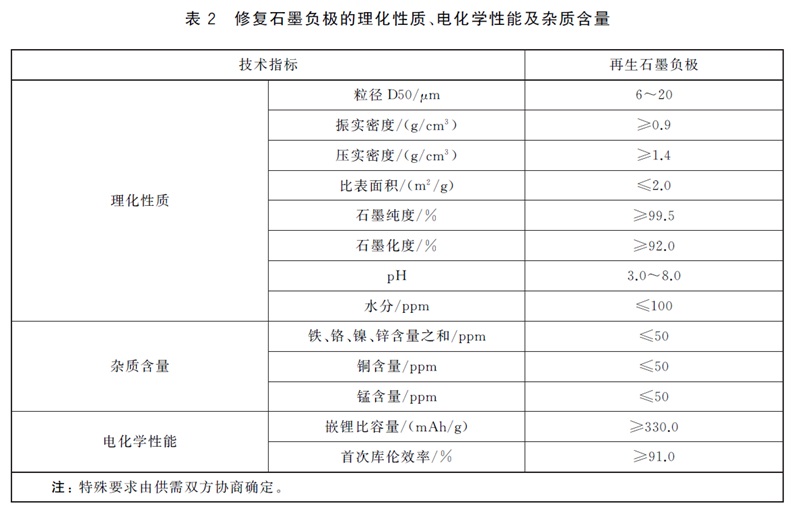

建复石墨负极的理化性质、电化学机能及杂质含量应切合表2的划定。。。。。。。



京都电子KEM 卡尔·费休库仑法水分仪MKC-710S + 卡尔·费休干燥炉ADP-611
/productshow_989.html
