GB/T 44763-2024 无水氯化钕

领域
本文件划定了无水氯化钕的分类、技术要求、试验步骤、检验规定以及标志、包装、运输、贮存及随行文件的要求。。。。。
本文件合用于化学法造得的无水氯化钕，，，，，，用于造备合成橡胶催化剂、医药中央体催化剂等。。。。。

术语和界说
本文件没有必要界定的术语和界说。。。。。

分类
产品商标分类
产品按化学成分分为NdCl₃(Anhydrous)-4N、NdCl₃(Anhydrous)-3N、NdCl₃(Anhydrous)-2N5三个商标。。。。。
产品商标定名规定

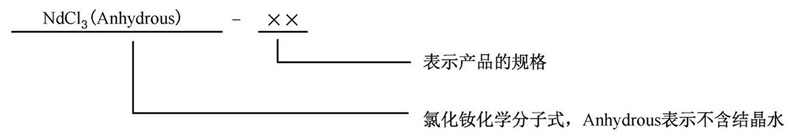

无水氯化钕商标共分为两个档次，，，，，，其中，，，，，，第一档次暗示产品氯化钕，，，，，，用化学分子式符号"NdCl₃"暗示，，，，，，括号中Anhydrous暗示该产品不含结晶水，，，，，，以示与水合氯化钕晶体产品的区别；；；；；第二档次暗示该产品的级别(规格)。。。。。以氯化钕中氧化钕占稀土总量的相对纯度表述，，，，，，当该产品稀土相对纯度(质量分数)不幼于99％ 时，，，，，，则用质量分数中"9"的个数加"N"暗示("N"为数字9的英文首字母)，，，，，，如99.50％用2N5暗示，，，，，，99.90％用3N暗示，，，，，，99.99％用4N暗示；；；；；在第一档次和第二档次之间用"-"分隔。。。。。具体步骤如下：


技术要求
化学成分

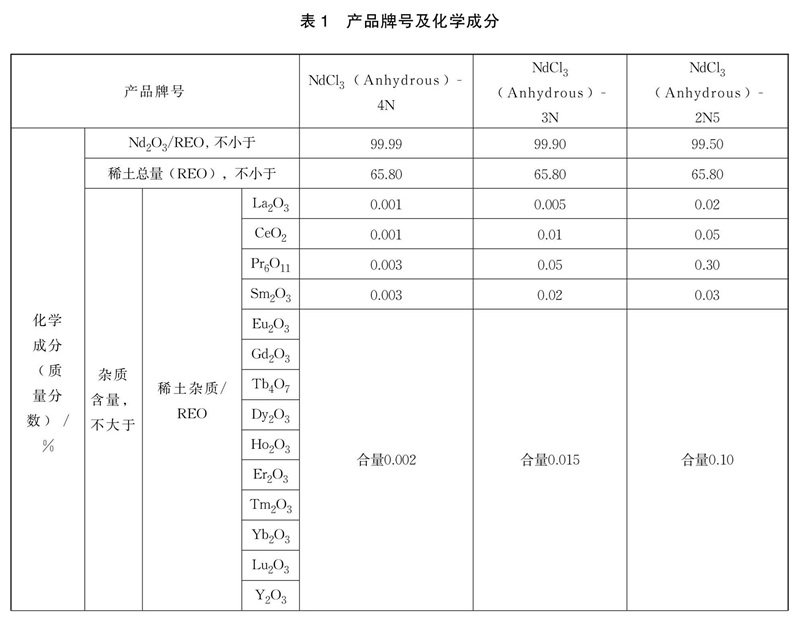

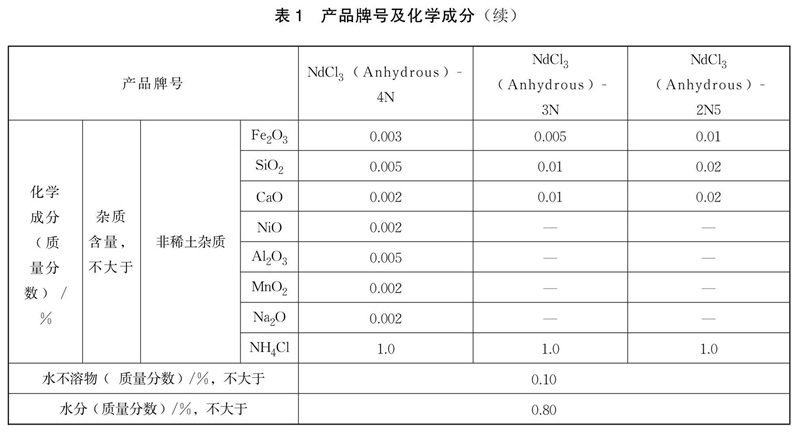

产品化学成分应切合表1的划定。。。。。需方如有特殊要求，，，，，，供需双方可另行协商。。。。。




表观质量
产品为紫灰色粉未或颗粒状。。。。。
产品应干净，，，，，，无目视可见的同化物。。。。。

试验步骤
化学成分
水分的分析步骤依照附录A的划定进行。。。。。

附录A  (规范性)
无水氯化钕水分的测定
A.1 步骤撮要
在循环式手套箱的惰性气体；；；；；は，，，，，，称取肯定量的样品于带盖水吩炜中，，，，，，搁置于手套箱中的卡尔·费休库伦法水分仪中加热样品，，，，，，样品中水分随；；；；；て胨忠墙胁舛，，，，，，由于电解卡尔·费休试剂中的碘的电量相当于电解水的电量，，，，，，凭据法拉第电解定律，，，，，，电解碘的电量与其亏损的质量成正比，，，，，，通过测定亏损的电量即可推算样品中的水分含量。。。。。
A.2 试剂和资料
A.2.1 带盖水吩炜
密封情况下含水量应幼于0.0020%。。。。。
A.2.2 高纯氩气
体积分数≥99.99%。。。。。
A.2.3 卡尔·费休电解液
A.2.3.1 卡尔·费休试剂的配造
A.2.3.1.1 配造、稀释和使用卡尔·费休试剂时在透风优良处进行。。。。。浚？？？？？？ǘし研菔约劣薪锨康那质葱院徒洗蟮亩拘，，，，，，使用时应预防皮肤接触及吸入体内。。。。。
A.2.3.1.2 甲液：将50g碘溶于80mL吡啶中一向摇荡，，，，，，使碘全数溶化。。。。。参与260mL无水甲醇，，，，，，此时溶液出现橙色结品物。。。。。
A.2.3.1.3 乙液：在40mL吡啶中通入经干燥后的二氧化硫，，，，，，至质量增长成为总体积为120mL的橙色溶液。。。。。
A.2.3.1.4 在冰浴中将乙液慢慢滴入甲液中，，，，，，此时甲液结晶物慢慢溶化即得到深褐色卡尔·费休试剂。。。。。待溶液冷却到室温后再塞紧瓶塞保留在干燥器内，，，，，，不变24h后方可使用。。。。。
A.2.3.2 卡尔·费休电解液的配造
A.2.3.2.1 阳极电解液：按三氯甲烷：甲醇：卡尔·费休试剂=3：3：1的比例混合均匀装入棕色瓶中保留。。。。。
A.2.3.2.2 若溶液呈浅黄色或空缺测定显示含过量水，，，，，，可适当参与浓卡尔·费休试剂以亏损溶剂中带入的水分。。。。。但卡尔·费休试剂的用量不应超过20mL，，，，，，不然需沉新选择含水较少的溶剂或浓卡尔·费休试剂配造电解液。。。。。
A.2.3.2.3 阴极电解液与阳极电解液一样。。。。。
A.3 仪器设备
A.3.1 卡尔·费休容量法水分测定仪：活络度0 .01μg H₂O, 切合 JJG 1154 的要求。。。。。
A.3.2 循环式手套箱：水含量幼于0.0001%，，，，，，氧含量幼于0.0003%。。。。。
A.3.3 分析天平：感量为0.1mg。。。。。
A.3.4 卡式炉：温度≥260°C。。。。。
A.4 样品
样品在手套箱中开封后立即称量。。。。。
A.5 试验步骤
A.5.1 试料

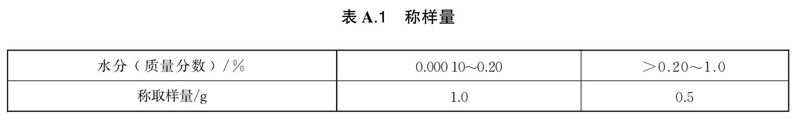

依照表A.1称取试样，，，，，，精确至0.0001g，，，，，，放入带盖水吩炜中。。。。。把稳节造样针与样品表层之间的距离，，，，，，以免梗塞样针。。。。。

A.5.2 平行试验
称取2份试料进行平行试验。。。。。
A.5.3 空缺试验
打开卡尔·费休容量法水分测定仪，，，，，，将空缺带盖水吩炜顺次置于卡式炉上。。。。。
凭据选定好的测定前提进行空缺试验，，，，，，沉复测定空缺值不变为止。。。。。
A.5.4 仪器状态监控
通过注入已知晕的尺度含水试剂，，，，，，可定期检测卡尔·费休试剂的机能，，，，，，监测距离可在初次使用新试剂时及以来每10次测定后进行。。。。。
A.5.5 测定
A.5.5.1 依照卡尔·费休容量法水分测定仪要求，，，，，，将适量的电解液参与电解池中，，，，，，开启仪器，，，，，，打开磁力搅拌装置，，，，，，调整搅拌速度均匀安稳。。。。。
A.5.5.2 将样品水吩炜置于测试卡式炉上，，，，，，升温至260°C下测定样品，，，，，，在测定数值不变跋文录测定了局。。。。。
A.6 试验数据处置
依照仪器显示直接读出丈量了局，，，，，，保留两位有效数字。。。。。


京都电子KEM 卡尔·费休容量法水分测定仪 MKV-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=997
京都电子KEM 卡尔·费休库伦法水分仪 MKC-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=1000
京都电子KEM 卡尔·费休专用卡式炉 ADP-611
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=906
