NB/SH/T 0450-2019 合成油氧化侵蚀测定法

领域
本尺度划定了合成油氧化侵蚀测定步骤。。。。。
本尺度合用于测定合成油的氧化侵蚀个性。。。。。

步骤概要
在划定前提下，，，，，，，将试样氧化，，，，，，，用氧化前后运动黏度变动率、酸值变动及金属片的质量变动，，，，，，，来评定试样的氧化安谧性。。。。。

仪器与设备

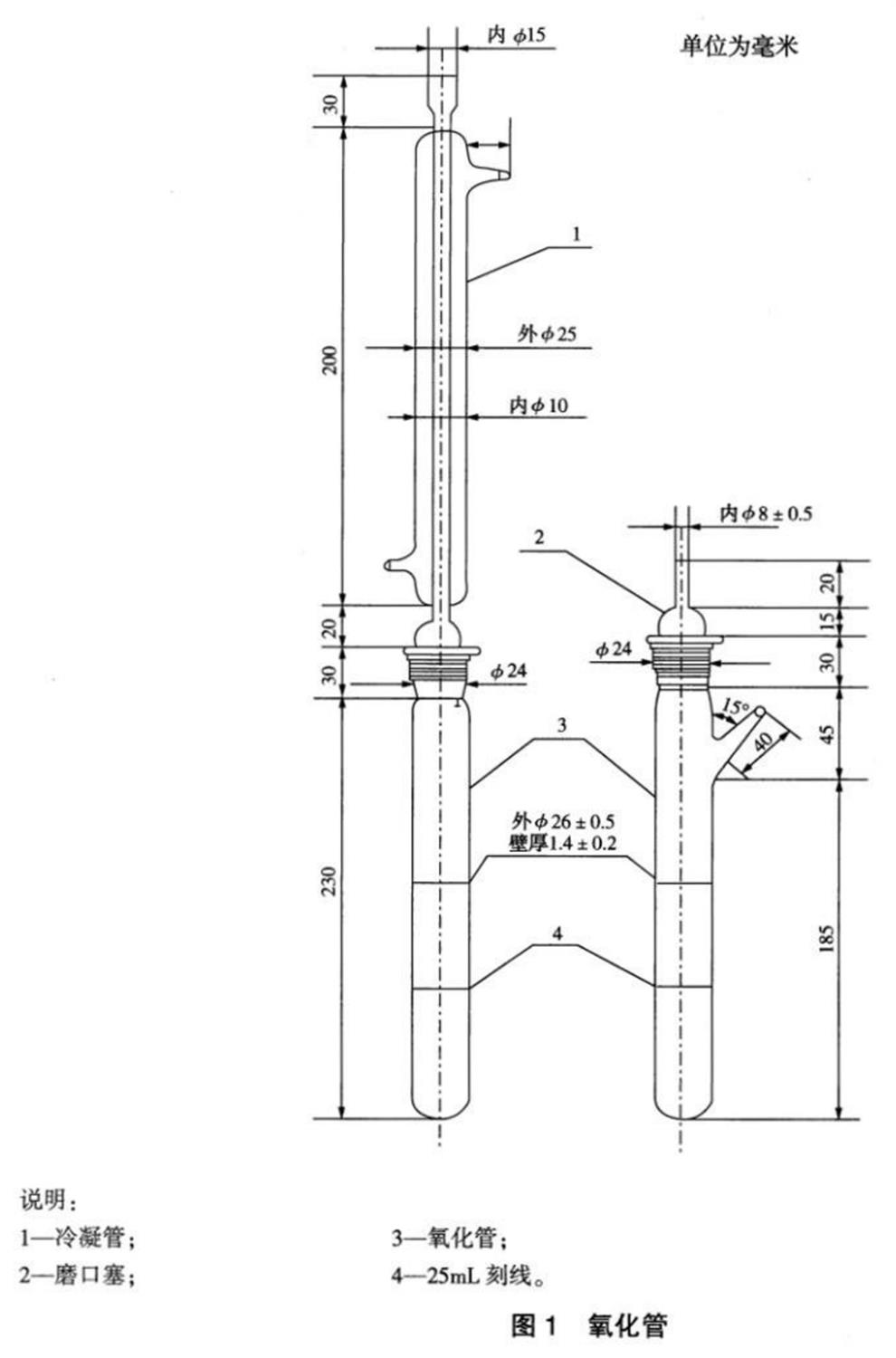

氧化管：甲种带有玻璃塞(24号尺度磨口塞)；；；；；乙种带有回流冷凝管。。。。。管长260mm±5mm，，，，，，，内径23mm±1mm，，，，，，，壁厚1.4mm的2mm硬质圆底玻璃试管，，，，，，， 在25mL容量处有一刻线(见图1)。。。。。
注1：乙种氧化管合用于测定液压油的氧化安谧性。。。。。

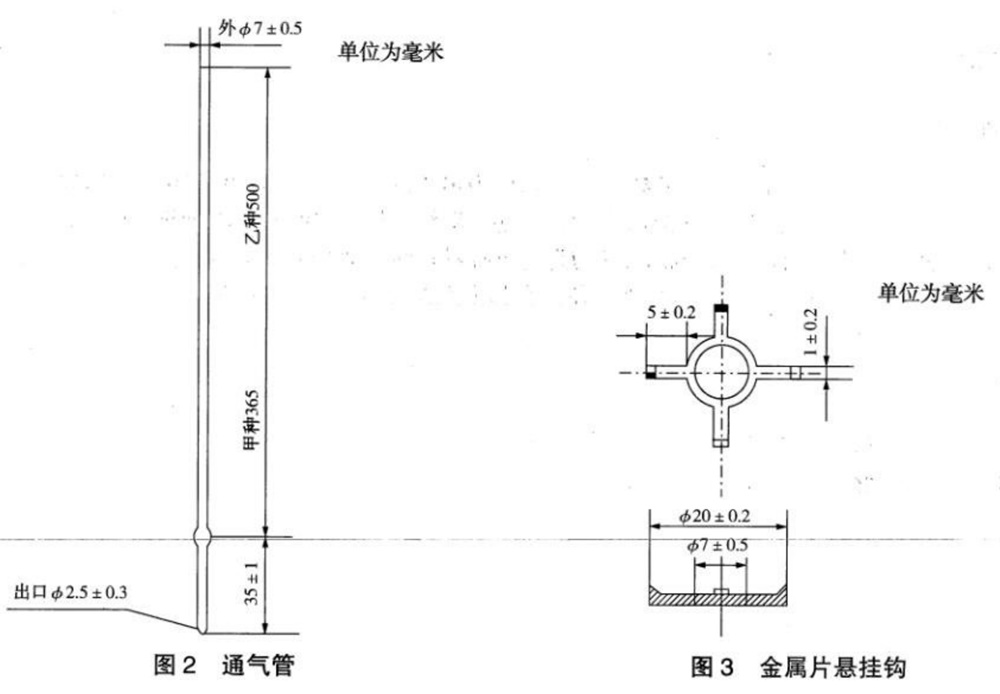

通气管：甲种长400mm±5mm，，，，，，，乙种长535mm±5mm，，，，，，，表径7mm±0.5mm。。。。。尾端出口内径2.5mm±0.3mm，，，，，，，逾越口35mm±1mm处有一凸起部门用于固定幼铝钩(见图2)。。。。。
恒温。。。。。耗芙谠200°C±1°C的恒温浴。。。。。
空气流量计：0mL/min～100mL/min，，，，，，，节造到3mL/min。。。。。
金属片悬挂钩：铝钩或玻璃钩，，，，，，，套在通气管凸起部门上(见图3)。。。。。
温度计：棒式水银温度计和铅电阻温度计0°C~250°C，，，，，，，分度值为1°C。。。。。
卡尺：最幼读数0.02mm。。。。。
分析天平：感量为0.1mg。。。。。




试验步骤
筹备工作
取样和样品处置：凭据 GB/T 4756 或 GB/T 27867 的要求取样，，，，，，，取样前确保样品均匀。。。。。
金属片的处置：将试验所需金属片的所有表表磨光(吓酌P180~ P240砂纸或砂布打磨，，，，，，，再用P400砂纸或砂布抛光处置)；；；；；铅片处置步骤为吓酌10％稀盐酸(质量分数为10%)没泡2min后取出，，，，，，，用水将铅片表表的酸洗净。。。。。后用麂皮抛光，，，，，，，使其全数表表光滑明亮，，，，，，，无显著的加工痕迹。。。。。金属片磨光后用石油醚洗濯试片，，，，，，，晾干，，，，，，，分类放入干燥器中备用。。。。。凭据试验要求将金属片配套编号，，，，，，，进行称量，，，，，，，精确至0.1mg。。。。。
氧化管的筹备：将干净的氧化管配套编号，，，，，，，插入带有悬挂钩的通气管，，，，，，， 用橡胶管与氧化管塞子固定。。。。。如用带冷凝管的氧化管，，，，，，，通气管从冷凝管上端插人，，，，，，，并用带豁口的软木塞衔接。。。。。
按 GB/T 265 或 GB/T 30515 测定氧化前试样的运动黏度(温度凭据产品尺度决定)；；；；；按 GB/T 7304 测定试样的酸值。。。。。
GB/T 7304-2014 石油产品酸值的测定 电位滴定法
测定
向氧化管注入25mL试样。。。。。
把已称量的金属片依照钢(或铅)、铜、铝、镁的秩序，，，，，，，用镊子挂在通气管下端的幼钩上，，，，，，，放入管内试样中。。。。。通气管出口距氧化管底部3mm~5mm。。。。。将氧化管放入已达到划定温度的恒温浴中，，，，，，，通气端衔接流量计的出口，，，，，，，调节流量计至划定空气流量。。。。。待浴温达到划定温度后起头计时。。。。。
氧化进行到规按功夫，，，，，，，关关电源和堵截气流，，，，，，，从恒温浴中取出氧化管。。。。。稍冷后将试样倒入三角瓶中，，，，，，，供测定黏度和酸值用。。。。。
从氧化管中取出金属片，，，，，，，放入盛有石油醚的幼皿里，，，，，，，用软毛刷刷洗两遍，，，，，，，至油膜和附着物洗净为止。。。。。洗濯后的金属片用滤纸吸干，，，，，，，立即用分析天平称量，，，，，，，精确至0.1mg，，，，，，，若金属片有质量变动(金属片质量变动在0.4mg以内，，，，，，，划定为无侵蚀)，，，，，，，用卡尺丈量金属片尺寸，，，，，，，推算其表表积。。。。。
注：若对尝试了局有争议，，，，，，，则用苯-乙醇溶剂做为洗涤溶剂，，，，，，，洗濯试验后的金属片。。。。。
测定氧化后试样的运动黏度和酸值。。。。。

推算

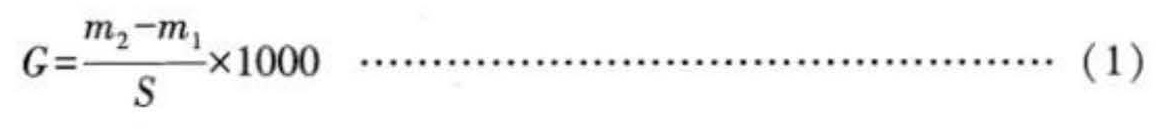

金属片质量变动G(mg/cm²)按式(1)推算：

式中：
m₁ ——氧化前金属片质量，，，，，，，单元为克(g)；；；；；
m₂ ——氧化后金属片质量，，，，，，，单元为克(g)；；；；；
S ——金属片表表积(不推算幼孔)，，，，，，，单元为平方厘米(cm²)。。。。。

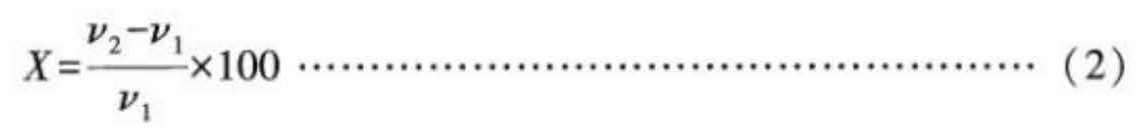

氧化前后运动黏度变动率X(%)按式(2)推算：

式中：
v₁——氧化前运动黏度，，，，，，，单元为平方毫米每秒(mm²/s)；；；；；
v₂——氧化后运动黏度，，，，，，，单元为平方亳米每秒(mm²/s) 。。。。。
氧化前后酸值变动AN按式(3)推算：

式中：
AN₁——氧化前酸值，，，，，，，单元为亳克每克(mg/g)；；；；；
AN₂——氧化后酸值，，，，，，，单元为亳克每克(mg/g)。。。。。


京都电子KEM 石油产品自动电位滴定仪 AT-710系列
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=900
