T/SDPEA 0012-2019 电力设备用改性天然酯绝缘油

领域
本尺度划定了电力设备用改性天然酯绝缘油(以下简称改性绝缘油)的术语和界说、技术要求、现场验收和处置、注入电力设备后的机能要求及守护处置等。。。。。
本尺度合用于类似变压器电力设备的改性绝缘油。。。。。

术语和界说
GB/T 2900.5、GB/T 2900.95 和 DL/T 419 界定的术语及下列术语和界说合用于本文件。。。。。
天然酯绝缘油  natural ester insulating oil
从种子或其它生物资猜中提取、用于变压器或类似电气设备的绝缘液体，，，，，，，，其重要成分是甘油三脂，，，，，，，，拥有优良的生物降解性和环境相容性。。。。。
改性天然酯绝缘油  modified natural ester insulating oil
从种子或其它生物资猜中提。。。。。，，，，，，并通过酯化互换等化学反映，，，，，，，，使其粘度和氧化不变性等得到改善的酯类绝缘油。。。。。
注：改性天然酯绝缘油的工艺简介拜见附录A。。。。。
未使用过的改性天然酯绝缘油  unused modified natural ester insulating oil
由供给商交付的未使用过的改性天然酯绝缘油。。。。。

技术要求
造作商应提供切合尺度划定的有效检测汇报，，，，，，，，同时注明所加增长剂的种类和含量。。。。。
未使用过的改性绝缘油应不含多氯联苯(PCB)和侵蚀性硫化合物。。。。。未使用过的改性绝缘油中PCB的浓度依照 SH/T 0803 进行检测。。。。。
注：未使用过的改性绝缘油中出现PCB或有关化合物只能能是交叉传染引起的。。。。。
应选取 GB/T 21856、GB/T 21802 和 GB/T 21801 等步骤之一对改性绝缘油的生物降解性进行测试。。。。。
未使用过的改性绝缘油应无毒。。。。。
注：改性天然酯绝缘油的毒性测试可选取批改后的埃姆斯试验法或其它国际公认的试验步骤，，，，，，，，如 GB/T 27861。。。。。

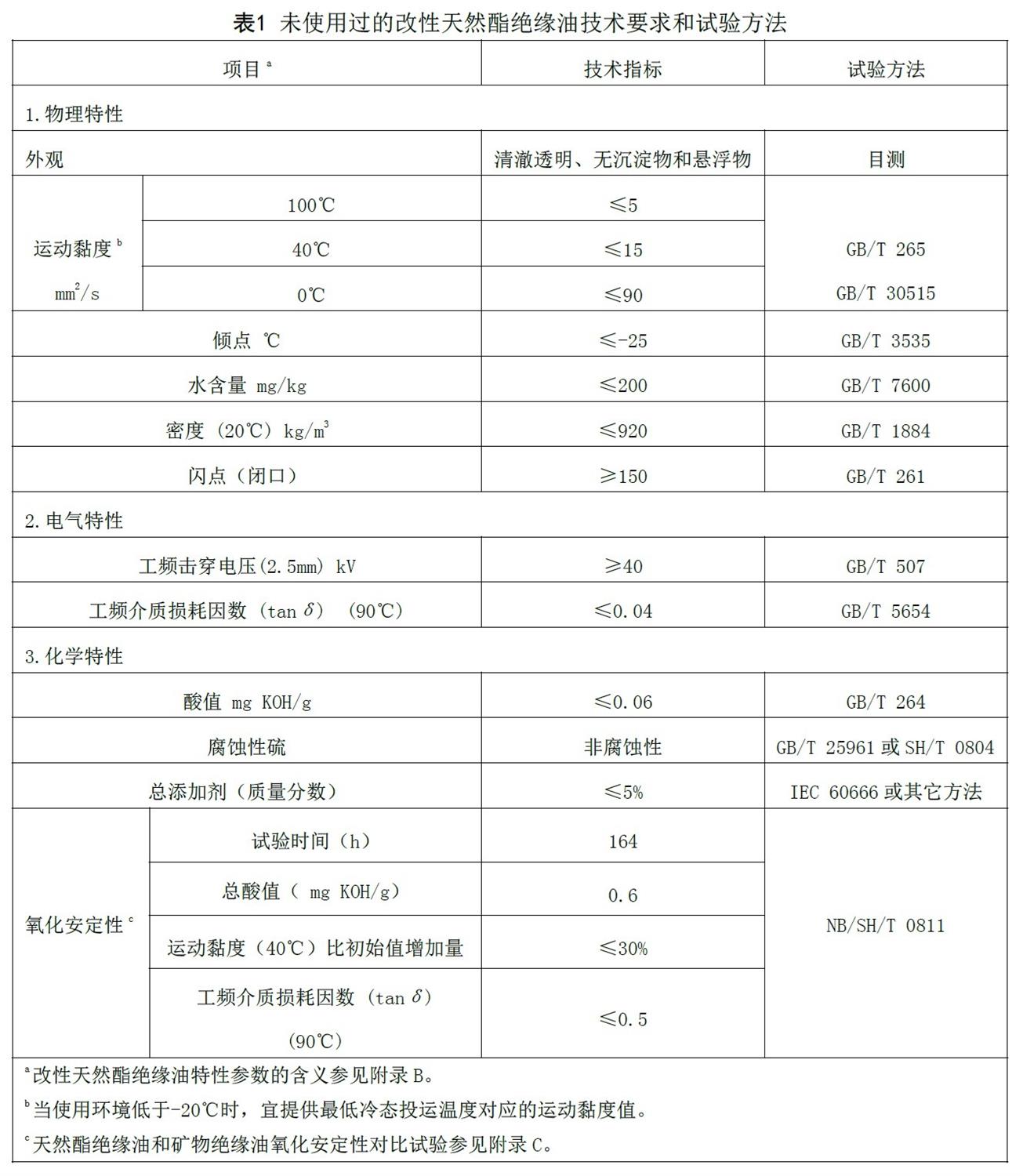

未使用过的改性绝缘油重要个性应满足表1要求。。。。。


试验步骤
水含量mg/kg     ≤200     GB/T 7600
GB/T 7600-2014 运行中变压器油和汽轮机油水分含量测定法(库仑法)

改性天然酯绝缘油的现场验收和处置
通常要求
由于各造作商的设计、工艺可能存在差距，，，，，，，，改性绝缘油变压器类电力设备的现场筹备、注油、投运等领导注明宜由用户和造作商协商确定。。。。。所有油处置设备及其附件(如软管、管路、油罐、滤油设备等)该当维持清洁，，，，，，，，应为改性绝缘油专用。。。。。有残存改性绝缘油的设备应密封，，，，，，，，与空气和传染物断绝。。。。。油桶、油罐、储油罐等容器贮存改性绝缘油时，，，，，，，，油面宜选取干燥氮气或干燥惰性气体进行密封覆盖。。。。。
运输容器
改性绝缘油通常选取与其相容性优良的油桶、油罐等容器储运，，，，，，，，所有容器应清洁、干燥、密封。。。。。
运输过程必须防日晒、防雨淋、防传染、运输车辆维持清洁，，，，，，，，在搬运过程中应轻拿轻放，，，，，，，，不得滚动、颠倒，，，，，，，，以预防产品败坏。。。。。
验收检测
未使用过的改性绝缘油运至现场后应依照尺度 GB/T 7597 划定的法式进行取样，，，，，，，，对油样的表观、运动黏度、水含量、酸值、击穿电压、介质损耗因数及闪点等机能依照表1划定的试验步骤进行检测，，，，，，，，检测了局满足表1要求方可接管。。。。。
注：检验值为基于对改性天然酯绝缘油注入变压器之前进行微粒过滤、脱气和除水处置后测得的了局。。。。。
用户对改性天然酯绝缘油的处置和贮存
受前提限度不能直接把运输油罐中的油直接注入电力设备时，，，，，，，，可把改性绝缘油注入储油罐中。。。。。改性绝缘油宜优先选取桶装方式储运。。。。。
宜选取户内型储油罐存储改性绝缘油，，，，，，，，若是存放在室表，，，，，，，，应预防阳光直射。。。。。改性绝缘油不宜贮存在环境温度高或湿度大的处所(除非有干燥剂守护)，，，，，，，，贮存环境温度宜在-10℃～40℃领域内。。。。。
储油罐应配有法兰接口，，，，，，，，罐内涂层应与改性绝缘油相容；；；；；
现有储油罐用于存储改性绝缘油应满足以下前提：
a) 储油罐应彻底清洁并对生锈、泄漏情况进行查抄处置；；；；；
b) 储油罐中的原油应彻底排净并用改性绝缘油冲刷后能力灌注改性绝缘油，，，，，，，，以免造成传染。。。。。
改性天然酯绝缘油的灌装
宜选取真空注油工艺，，，，，，，，若是注油后有过多的气泡产生，，，，，，，，应对改性绝缘油进行真空处置以充分脱气。。。。。
可用脱水和脱气设备对改性绝缘油进行处置。。。。。改性绝缘油的脱气应在60℃～100℃、真空度低于500Pa前提下进行处置。。。。。
经真空脱气和过滤处置后的改性绝缘油应直接真空注入电力设备中。。。。。

改性天然酯绝缘油注油后的要求
已经注入电力设备中的改性绝缘油取样步骤依照 GB/T 7597 执行。。。。。

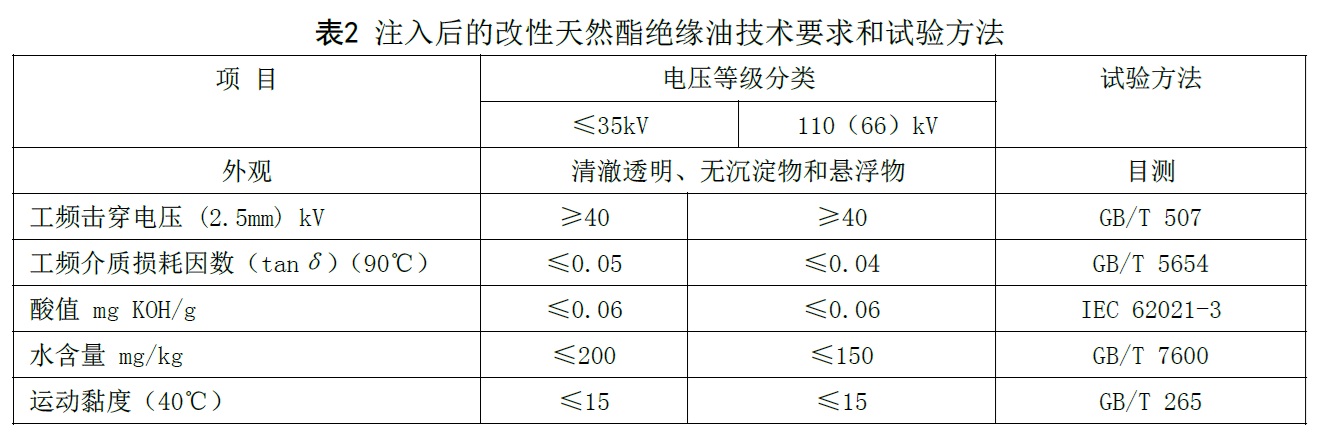

改性绝缘油灌注实现、静置功夫满足要求后，，，，，，，，进行取样测试，，，，，，，，机能满足表2。。。。。


试验步骤
酸值mg KOH/g          IEC 62021-3
GB/T 41633.3-2022 / IEC 62021-3:2014 绝缘液体 酸值的测定 第3部门: 非矿物绝缘油的试验步骤
水含量mg/kg          GB/T 7600
GB/T 7600-2014 运行中变压器油和汽轮机油水分含量测定法(库仑法)

附录B (资料性附录)
改性天然酯绝缘油个性参数的寓意
B.1 物理机能
B.1.4 水分
水分指存在于油品中的水分含量。。。。。油中水分重要以三种状态存在：溶化水、乳化水和游离水。。。。。溶化水是呈分子状态的水，，，，，，，，借分子间存在的诱导力与分散力溶化于油中；；；；；乳化水指呈微球的乳浊水滴，，，，，，，，他们高度分散在油中而不易分离；；；；；游离水是与油有显著分界面，，，，，，，，多数受沉力作用沉积在容器的底部或者附着在器壁上。。。。。水在油中的溶化度随温度的升高而增大。。。。。油中游离水的存在或在有溶化水的同时遇到纤维杂质时，，，，，，，，将会降低油的电气强度。。。。。将油中含水量节造在较低值，，，，，，，，一方面是预防温度降低时油中游离水的形成，，，，，，，，另一方面也有利于节造纤维绝缘中的含水量，，，，，，，，还能够降低油纸绝缘的老化速度。。。。。

B.3 化学机能
B.3.1 酸值
在划定前提下，，，，，，，，中和1克试油中的酸性组分所亏损的氢氧化钾毫克数。。。。。除非受到传染，，，，，，，，新油的酸值能够达到极度低的水平。。。。。绝缘油经过氧化试验后，，，，，，，，酸值是作为评定该油氧化安谧性的沉要指标之一，，，，，，，，它既是反映绝缘油早期劣化阶段的重要指标，，，，，，，，也是运行机能指标。。。。。

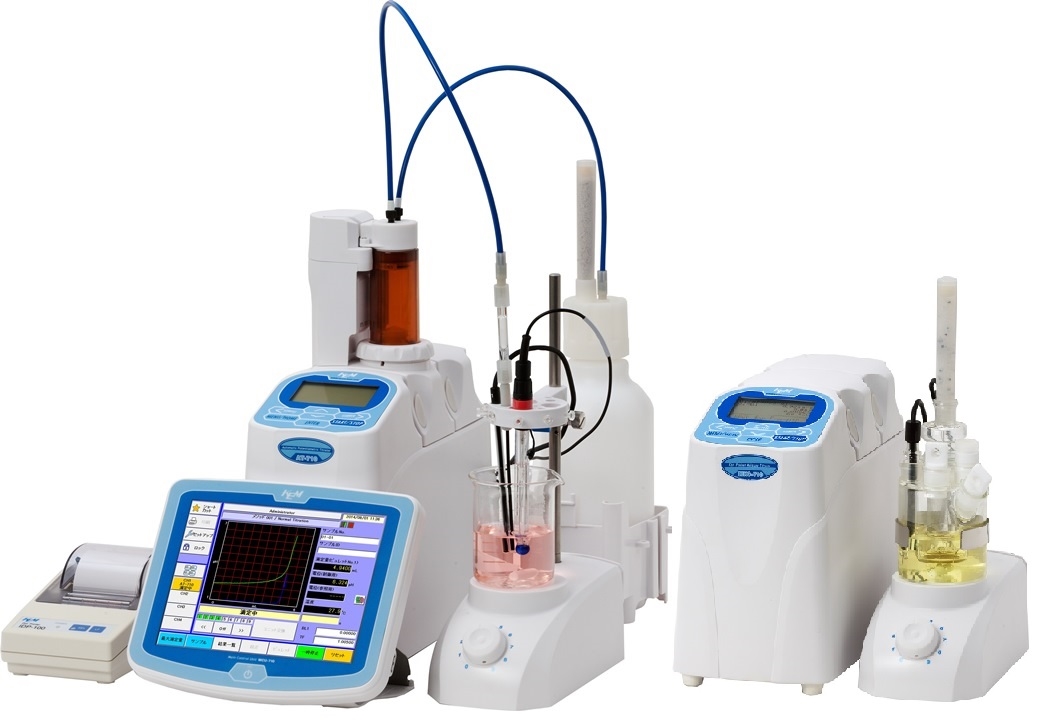

京都电子KEM 石油产品酸值测定电位滴定仪 AT-710系列
