ZZB 022-2015 防护鞋底用聚氨酯树脂

领域
本尺度划定了防护鞋底用聚氨酯树脂产品的要求、检验步骤、检验规定、标志、包装、运输、贮存及质量承诺。。。。。。
本尺度合用于由多元醇混合物为重要成分的A组分，，，，，异氰酸酯预聚体为重要成分的B组分组成的双组分防护鞋底用聚氨酯树脂，，，，，行业内又称防护鞋鞋底原液。。。。。。本尺度也合用于安全鞋底用聚氨酯树脂。。。。。。

要求
根基要求
设计研发
凭据防护鞋底的技术规格指标，，，，，对防护鞋底用聚氨酯树脂类型(聚酯型或聚醚型)进行选型。。。。。。
凭据选型了局，，，，，结合防护鞋底密度、硬度和聚氨酯树脂产品粘度、A/B组分配比要求，，，，，确定B组分异氰酸酯基(-NCO)含量。。。。。。
选取正交试验步骤，，，，，筛选并确定产品使用的多元醇含量、分子量、官能度、种类等成分，，，，，使制品防护鞋底的物理力学机能达到最佳。。。。。。
选取正交试验步骤，，，，，筛选并确定产品中扩链剂、匀泡剂等助剂种类及增长量，，，，，使制品防护鞋底的物理力学机能及表观达到最佳。。。。。。
原资料
产品所用的所有原资料应切合REACH律例高关注物质SVHC、RoHS、PAHs等司法律规中的限度物质要求。。。。。。
B组分中使用的二苯基甲烷4,4-二异氰酸酯(MDI)应切合 GB/T 13941 中优等品的指标要求。。。。。。
产品中使用的己二酸(AA)应切合 SH/T 1499.1 中优等品的指标要求。。。。。。
工艺
出产过程全程选取散布式节造系统(DCS)进行节造。。。。。。
A组分出产过程为物理过程，，，，，各原料增长应严格依照出产工艺尺度的要求温度进行增长；；；；；；；；增长实现后应搅拌120～180分钟，，，，，以保障物料混合均匀。。。。。。
B组分出产过程为化学反映过程，，，，，所有原料水分含量均要节造在0.05%以下；；；；；；；；反映全程系统温度不得超过80°C。。。。。。
设备
防护鞋底用聚氨酯树脂重要出产和辅助设备均选用高效节能设备，，，，，应满足设备能耗等级要求；；；；；；；；新购设备均在工信部节能机电设备推荐目录清单之内。。。。。。
防护鞋底用聚氨酯树脂出产企业应凭据 GB/T 23331 成立工业用电在线实时监测系统。。。。。。
检测仪器设备应能检测水分、羟值、异氰酸酯基(-NCO)含量、拉伸强度、扯破强度、耐磨性、耐折性、耐水解性、耐油性、结合强度等项目。。。。。。
能耗
凭据 GB/T 2589 换算，，，，，防护鞋底用聚氨酯树脂吨产品综合能耗不应大于0.05吨尺度煤。。。。。。
产品要求
表观

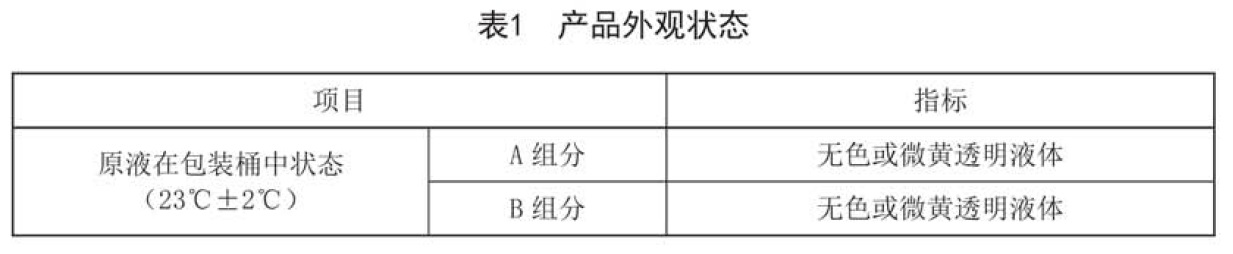

产品的表观状态应切合表1划定。。。。。。


技术指标

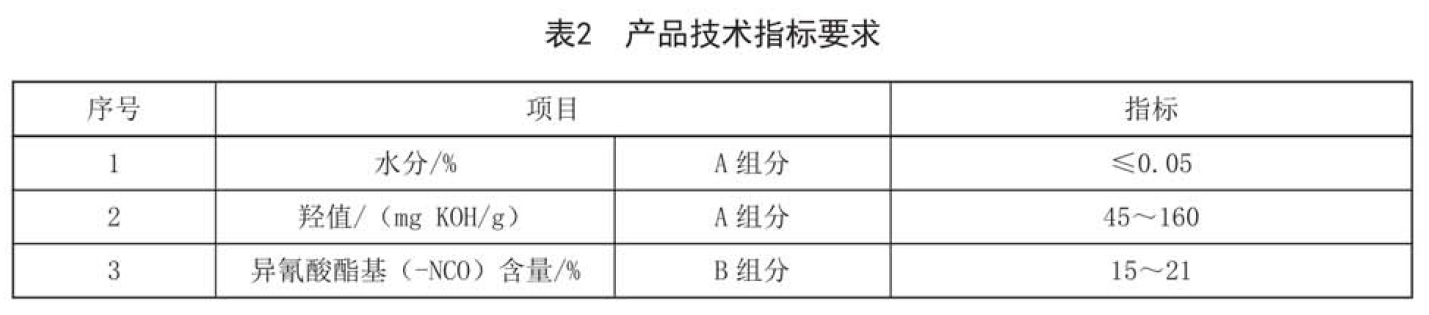

产品的技术指标要求应切合表2划定。。。。。。


有害物质的限量

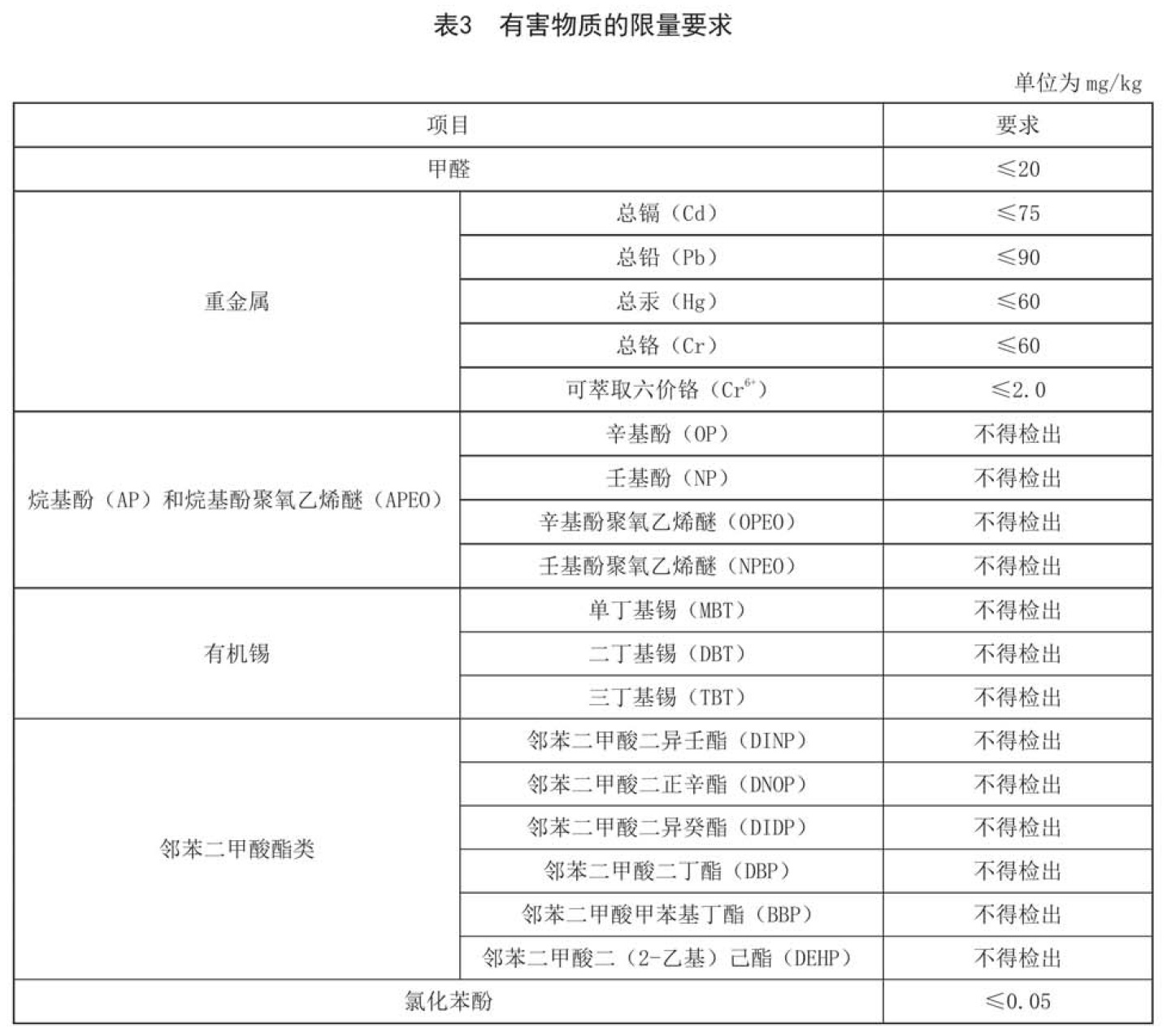

产品的有害物质限量要求应切合表3划定及REACH律例高关注物质SVHC、RoHS、PAHs等有关司法律规的限度类物质要求。。。。。。


利用要求

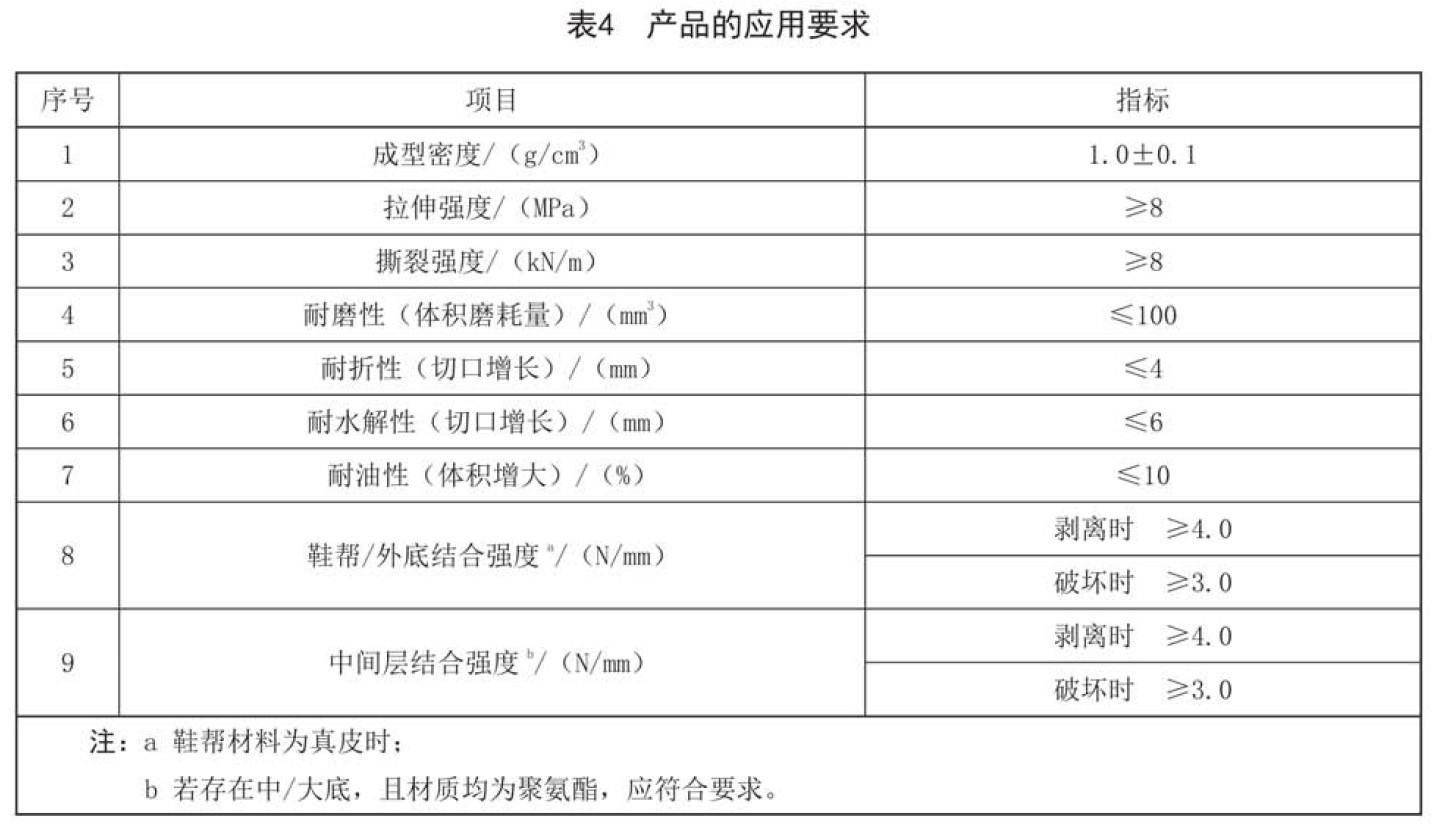

产品的利用要求应切合表4划定。。。。。。


试验步骤
产品技术要求
水分(A组分)
按 GB/T 606 的划定进行。。。。。。
GB/T 606-2003 化学试剂 水分测定通用步骤 卡尔·费休法
羟值(A组分)
按 GB/T 7193 的划定进行。。。。。。
GB/T 7193-2008 不鼓和聚酯树脂试验步骤


京都电子KEM 卡尔·费休法水分测定仪 MKV-710B
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=998
京都电子KEM 自动电位滴定仪 AT-710M
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=993
