HG/T 4182-2012 尼龙66切片

领域
本尺度划定了尼龙66切片的术语和界说、产品分类、定名规定、要求、试验步骤、检验规定，，，，，，，标志、包装、运输和贮存。。。。。。
本尺度合用于以己二酸和己二胺为原料造得的尼龙66切片的出产、检验和销售。。。。。。该产品重要用于纺丝、工程塑料行业。。。。。。

术语和界说
下列术语和界说合用于本尺度。。。。。。
全消光切片
指二氧化钛含量介于[(0.5~1.7)±0.1]%的尼龙66切片。。。。。。
半消光切片
指二氧化钛含量介于[(0.1~0.5)±0.02]%的尼龙66切片。。。。。。
湿尼龙切片
指直接聚合后，，，，，，，不再经过氮气保；；；；；；；す滔嗑酆洗χ，，，，，，，水分含量不幼于0.3%(质量分数)的尼龙66切片。。。。。。
干尼龙切片
指聚合后，，，，，，，再经过氮气保；；；；；；；す滔嗑酆洗χ，，，，，，，水分含量低于0.1%(质量分数)的尼龙66切片。。。。。。

产品分类

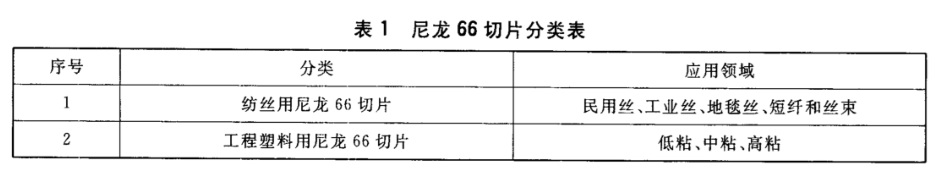

凭据产品用处，，，，，，，尼龙66切片分类情况见表1。。。。。。


要求

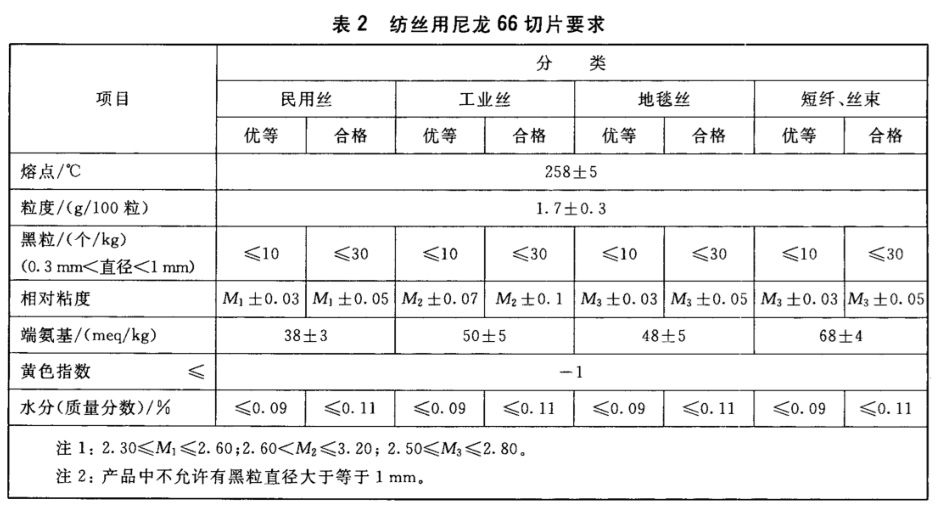

纺丝用尼龙66切片质量应切合表2所示的要求。。。。。。

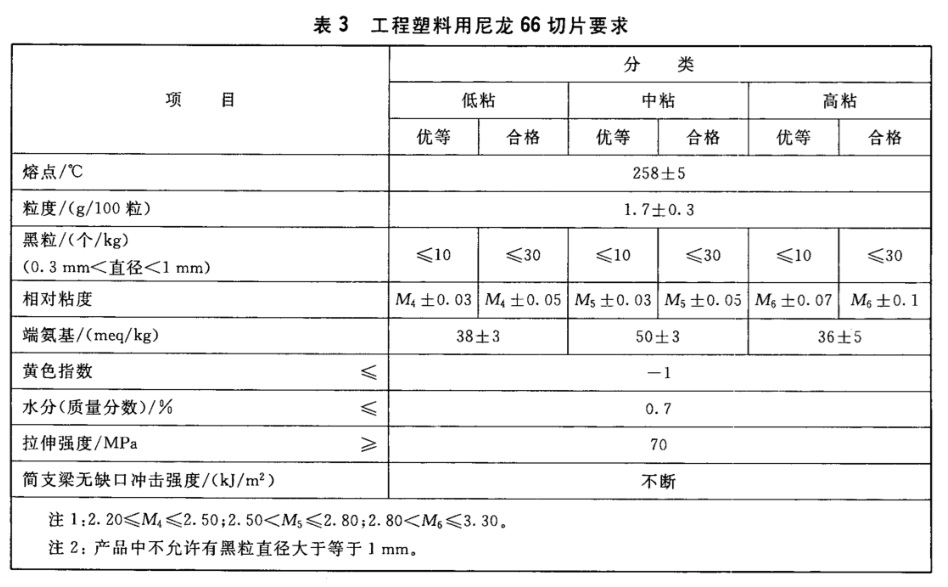

工程塑料用尼龙66切片质量应切合表3所示的要求。。。。。。


试验步骤
端氨基的测定
步骤撮要
将尼龙66切片溶化在三氟乙醇中，，，，，，，用电位滴定法检测端氨基。。。。。。

试剂与溶液
三氟乙醇: 配成浓度为88%(质量分数)溶液，，，，，，，用氢氧化钠溶液调pH值在4.3~4.7之间。。。。。。
盐酸尺度滴定溶液[c(HCl)=0.02mol/L]: 按 GB/T 601 配造。。。。。。

仪器
a) 天平: 拥有足够的量程，，，，，，，正确至1mg；；；；；；；；
b) 磁力加热搅拌器: 最高温度可达200°C，，，，，，，可调温调速；；；；；；；；
c) pH计；；；；；；；；
d) 微量自动电位滴定仪: 配有两个10mL溶液管；；；；；；；；
e) 磨口锥形烧瓶: 100mL；；；；；；；；
f) 冷凝管。。。。。。

步骤
称取(0.6500±0.0500)g样品，，，，，，，放入100mL带冷凝管的烧瓶中，，，，，，，参与88%的三氟乙醇试剂40mL~50mL，，，，，，，在磁力搅拌器上加热搅拌溶化30min~60min。。。。。。齐全溶化后，，，，，，，将锥形烧瓶放入盛有水的烧杯中冷却至室温(维持烧瓶与冷凝管相连)。。。。。。将溶液彻底转移至滴定杯中，，，，，，，开启自动电位滴定仪，，，，，，，在搅拌状态下用0.02mol/L的HCl尺度溶液滴定，，，，，，，通过电位显示，，，，，，，直到获得显著的拐点，，，，，，，记下亏损尺度溶液的量V (mL)。。。。。。
反映式: HOOC—NHCO—NH₂ + H⁺ → HOOC—NHCO—NH₃⁺

了局推算

式中:
c _NH2 逐一端氨基含量，，，，，，，单元为毫克当量每千克(mcq/kg)；；；；；；；；
c _HCl  逐一盐酸尺度溶液的浓度，，，，，，，单元为摩尔每升(mol/L)；；；；；；；；
m 逐一样品量，，，，，，，单元为克(g)；；；；；；；；
V  逐一获得显著拐点时亏损HCl的量，，，，，，，单元为毫升(mL)。。。。。。
数据建约
试验了局按 GB/T 8170《数值建约规定》划定建约到个位。。。。。。

水分的测定
按 GB 12006.2 的卡尔·费休法进行测定。。。。。。
GB/T 12006.2-2009 塑料 聚酰胺 第2部门: 含水量测定


京都电子KEM 微量自动电位滴定仪 AT-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=994
京都电子KEM 卡尔·费休法水分测定仪 MKV-710B
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=998
